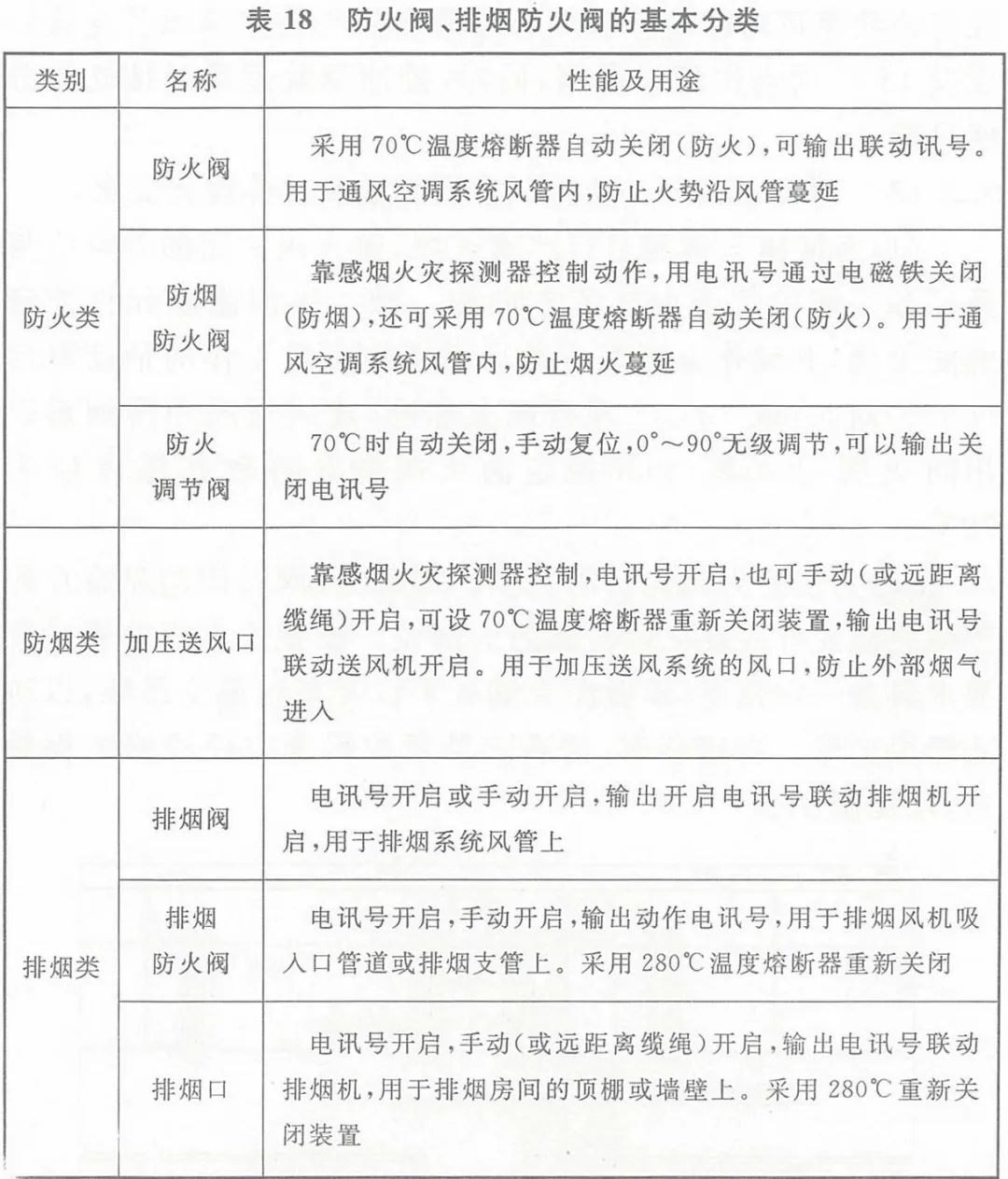

《建筑設計防火規范》

　　GB50016-2014 第9.3.11條文說明附表

　　

　　《建筑通風和排煙系統用防火閥門》

　　GB15930-2007 節選

　　3.1 防火閥 fire damper

　　安裝在通風、空氣調節系統的送、回風管道上，平時呈開啟狀態，火災時當管道內煙氣溫度達到70℃時關閉，并在一定時間內能滿足漏煙量和耐火完整性要求，起隔煙阻火作用的閥門。

　　防火閥一般由閥體、葉片、執行機構和溫感器等部件組成。

　　3.2 排煙防火閥 fire damper in smoke-venting system

　　安裝在機械排煙系統的管道上，平時呈開啟狀態，火災時當排煙管道內煙氣溫度達到280℃時關閉，并在一定時間內能滿足漏煙量和耐火完整性要求，起隔煙阻火作用的閥門。

　　排煙防火閥一般由閥體、葉片、執行機構和溫感器等部件組成。

　　3.3 排煙閥 smoke damper

　　安裝在機械排煙系統各支管端部（煙氣吸入口）處，平時呈關閉狀態并滿足漏風量要求，火災或需要排煙時手動和電動打開，起排煙作用的閥門。帶有裝飾口或進行過裝飾處理的閥門稱為排煙口。

　　排煙閥一般由閥體、葉片、執行機構等部件組成。

　　

　　《暖通空調制圖標準 》

　　GB/T 50114-2010 附錄A

　　

　　新疆工程建設標準設計圖集

　　《通風與空調工程》新12N2

　　

　　華北標

　　山西省工程建設標準設計圖集

　　DBJT04-35-2012《通風與防排煙工程》

　　12N5-2

　　

　　

　　中南標

　　《通風與空調工程》

　　08ZK02

　　

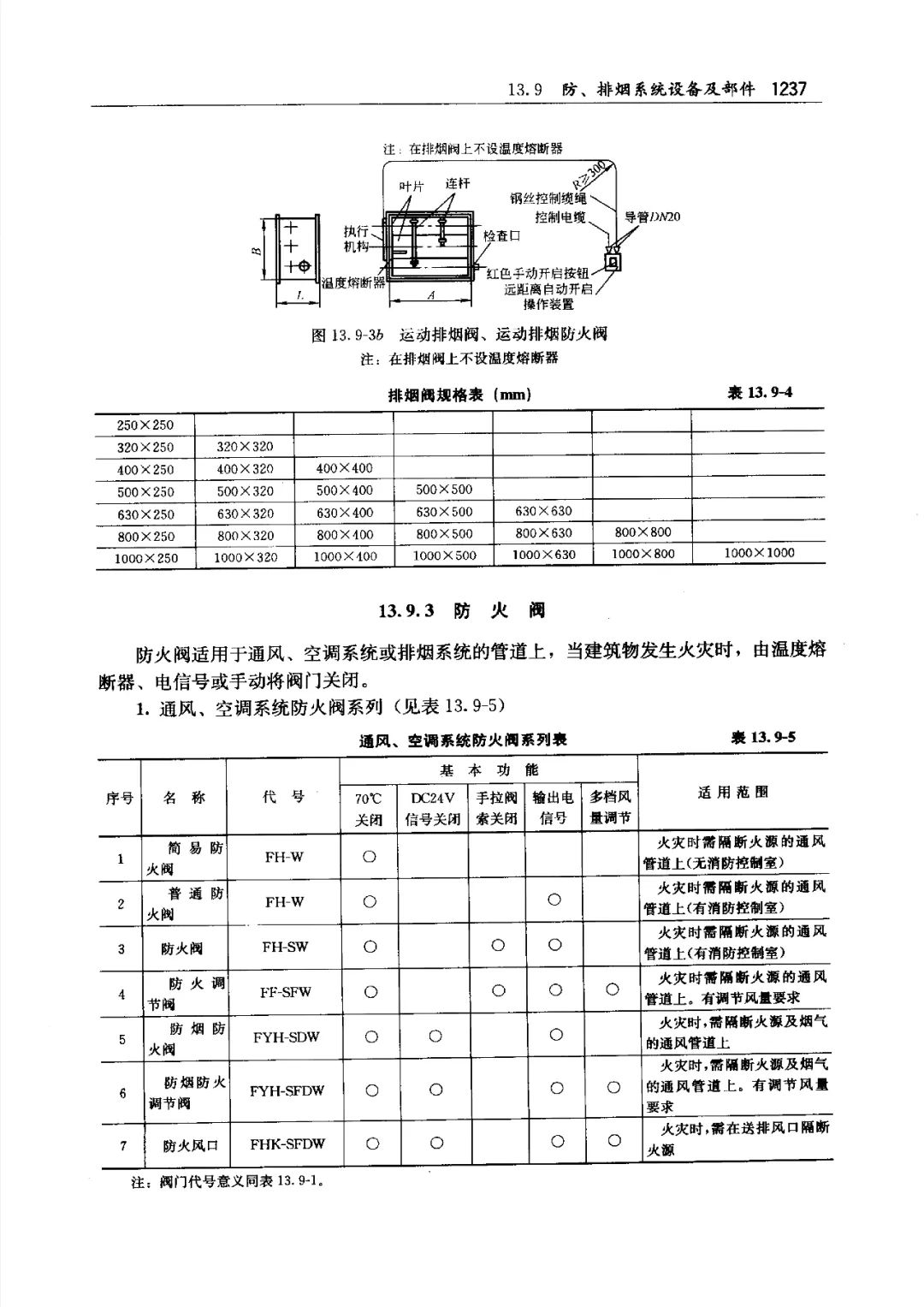

　　《實用供熱空調設計手冊》

　?。ǖ诙妫┕?jié)選
