機電安裝工程各專業管道如橋架、水管、風管等，會貫穿樓板與墻體，形成大量孔洞或空隙，如若不做防火封堵，一旦火災發生，火勢或煙霧就會無孔不入地迅速蔓延。因此，防火封堵作為機電工程中的一項重要工序，必須全面到位，還應兼顧貫穿物維修方便、觀感質量整齊美觀。

　　一

　　橋架、母線防火封堵

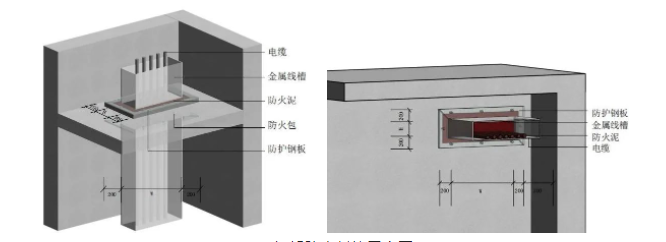

　　橋架防火封堵示意圖

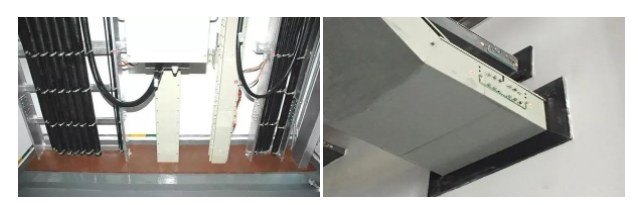

　　橋架防火封堵實例

　　1、施工工藝要求

　　1）根據橋架、母線的截面尺寸預留穿墻板的洞口，預留孔洞尺寸為橋架、母線的寬、高分別擴大100mm預留。

　　2）防護鋼板宜采用4mm厚鋼板，且寬、高在橋架的尺寸基礎上各加200mm；防護鋼板應根據要求先除銹，再刷防銹漆，最后涂防火涂料。

　　3）豎井內的預留洞應砌筑止水臺，臺面光滑美觀。

　　4）防火包應按順序逐層放置，放置高度與止水臺大致齊平，排列整齊密實，起到阻止火災蔓延的目的。

　　5）使用防火泥填充電纜、橋架、防火包、止水臺之間的縫隙，防火泥封堵應做到均勻、嚴密，最終收面光滑美觀，要求較高的工程可增加裝飾面。

　　2、施工中易出現的問題

　　1）預留洞口大小不合適。

　　2）防火包填充松軟不密實。

　　3）防火泥收面不平整美觀，收口收邊不嚴密。

　　4）防火板固定不合理，板材切割不均勻，固定點位置隨意，不美觀。

　　5）防護鋼板固定不牢固，大小剪裁不合適，未刷防火涂料。

　　3、質量要求

　　防火包擺放嚴密，能起到防火防煙的作用，表面防火泥收面平整美觀。

　　二

　　管道穿樓板防火封堵

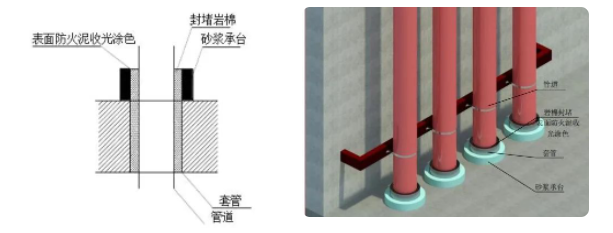

　　管道穿樓板防火封堵示意圖

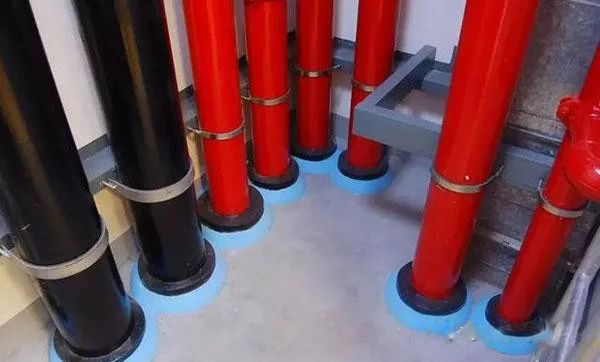

　　管道穿樓板防火封堵實例

　　1、施工工藝要求

　　1）管道安裝完成后，應將套管調整至與管道同心。

　　2）套管的下口與樓板底邊齊平，有水地面，套管上口應高出地面完成面5cm，無水地面套管高度應該出地面不小于3cm，不大于5cm。

　　3）套管內側應用不燃材料填塞密實，起到防火防煙的作用。

　　4）套管外側應圍繞套管使用砂漿澆筑一圈承臺，承臺高度與套管高度一致。

　　5）封堵完成后，承臺表面與套管內封堵材料表面使用防火泥收光抹平，表面刷涂標識色。

　　2、施工中易出現的問題

　　1）管道套管長度、出地面高度不符合要求。

　　2）封堵材料為可燃材料，不符合要求。

　　3）套管預留偏差，與管道不同心。

　　4）套管大小不合適。

　　5）封堵面層處理不到位，觀感質量差。

　　3、質量要求

　　套管大小應比管道保溫后的管徑大兩號，套管內不燃材料應填塞密實，不得松動。同一管井內封堵做法應一致。

　　三

　　管道穿墻防火封堵

　　管道穿墻體防火封堵示意圖

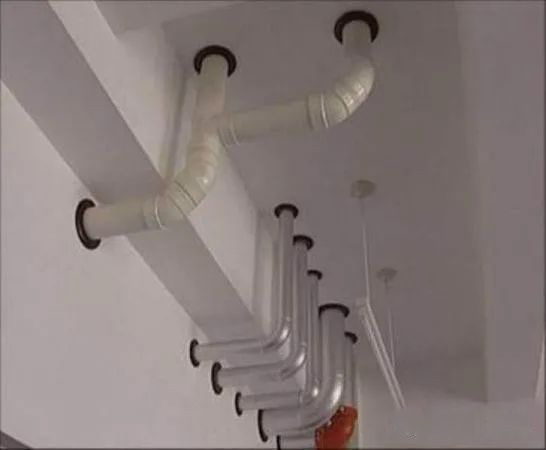

　　管道穿墻體防火封堵實例

　　1、施工工藝要求

　　1）套管應與水平管道同時安裝，長度與墻體厚度一致。

　　2）套管內側應用不燃材料填塞密實，起到防火防煙的作用。

　　3）套管應調整至與管道同心，套管外側與墻體間用水泥砂漿抹平。

　　4）墻面完成后使用阻火圈在套管兩側封堵。

　　2、施工中易出現的問題

　　1）封堵材料為可燃材料，不符合要求。

　　2）套管預留偏差，與管道不同心。

　　3）套管大小不合適，套管外側與墻體間密封不嚴密。

　　4）套管長度不合適。

　　3、質量要求

　　1）套管大小應比管道保溫后的管徑大兩號。

　　2）套管內不燃材料應填塞密實，不得松動。

　　四

　　風管穿墻防火封堵

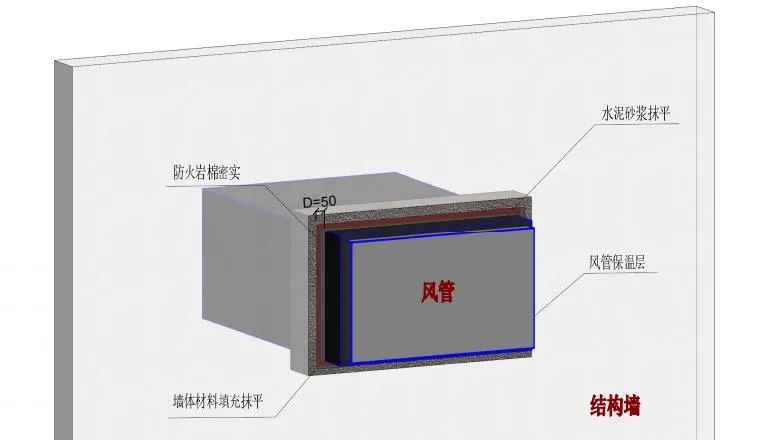

　　風管穿墻體防火封堵示意圖

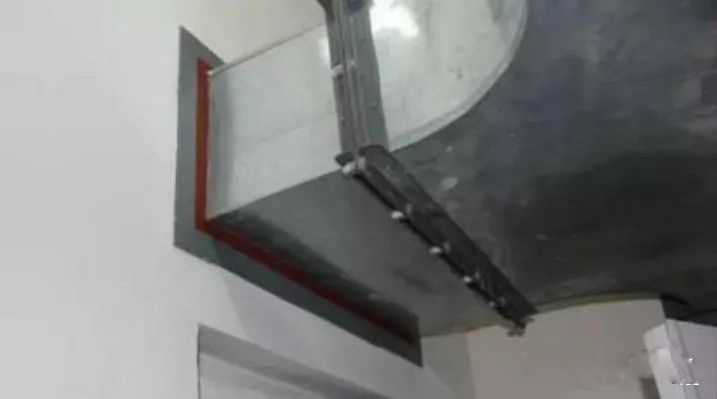

　　風管穿墻體防火封堵實例

　　1、施工工藝要求

　　1）保溫風管在套管內保溫層應連續，不得有斷層。

　　2）封堵材料使用不燃橡塑保溫材料或者不燃的巖棉填充密實

　　3）根據風管長邊長度選擇套管鋼板的厚度，應符合規范要求，穿防火墻的套管厚度不應小于1.6mm。

　　4）套管外側與墻體之間應使用墻體材料填充密實。

　　5）封堵完成后使用水泥砂漿填實抹平。

　　2、施工中易出現的問題

　　1）保溫風管在套管內保溫層不連續。

　　2）封堵材料為可燃材料，封堵不密實。

　　3）不設置套管或套管厚度不符合規范要求。

　　4）表面收面不平整美觀。

　　3、質量要求

　　保溫風管保溫層應連續，套管內不燃材料應填塞密實，起到防火防煙的作用，穿防火分區的風管加設防火閥。
