一、系統分類和滅火機理

　　1.系統分類

　　2.滅火機理

　　冷卻、窒息及隔離作用

　　二、系統工作原理、適用范圍及選型

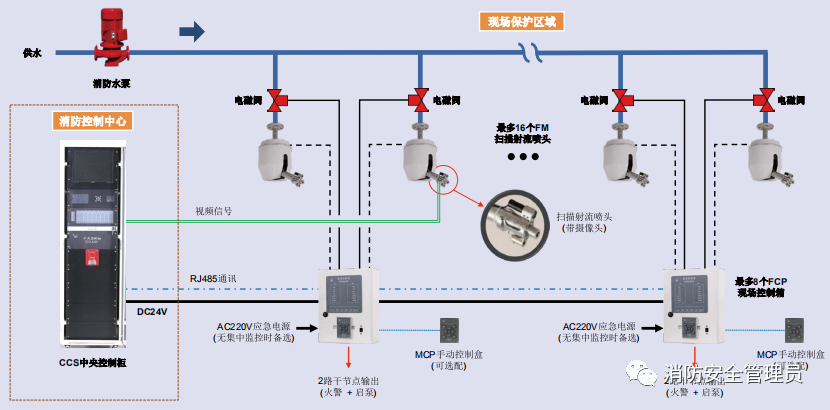

　　1.系統工作原理

　　1）自動消防炮和噴射型自動射流滅火系統工作原理

　　在準工作狀態時，由消防水箱或穩壓泵、氣壓給水設備等穩壓設施維持管道內的充水壓力。探測裝置對保護現場的火災信號進行監測。發生火災時，探測裝置自動探測到火源，向控制裝置傳送火源信號?？刂蒲b置接收到信號后，發出控制和報警信息，驅動滅火裝置掃描、定位。定位到火源后，控制裝置打開自動控制閥，同時啟動消防水泵進行供水，對火源進行射流滅火。水流經水流指示器后，水流指示器的動作信號反饋到控制裝置。探測裝置確認火災撲滅后，延續一定時間后關閉自動控制閥。

　　2）噴灑型自動射流滅火系統工作原理

　　在準工作狀態時，由消防水箱或穩壓泵、高位消防水箱等穩壓設施維持管道內的充水壓力。探測裝置對保護現場的火災信號進行監測。發生火災時，在火災光、煙氣的作用下，探測裝置自動探測到火源，向控制裝置傳送火源信號。控制裝置接收到信號后，啟動對應的報警裝置、啟動消防水泵、打開電磁（動）閥，探測到火源并測定火源在有效射程范圍內的滅火裝置進行噴水滅火，直到火災撲滅。

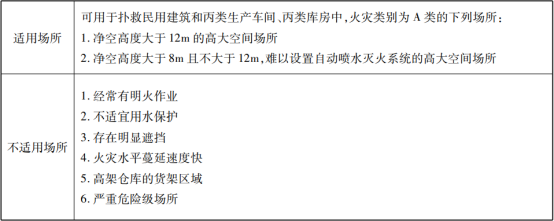

　　2.適用場所

　　3.系統選型

　　自動跟蹤定位射流滅火系統的選型宜符合下列規定：

　　1）輕危險級場所宜選用噴射型自動射流滅火系統或噴灑型自動射流滅火系統；

　　2）中危險級場所宜選用噴射型自動射流滅火系統、噴灑型自動射流滅火系統或自動消防炮滅火系統；

　　3）丙類庫房宜選用自動消防炮滅火系統；

　　4）同一保護區內宜采用一種系統類型。當確有必要時，可采用兩種類型系統組合設置。

　　三、系統設計參數

　?。ㄒ唬┰O(shè)計流量與持續噴水時間

　　1.自動消防炮滅火系統和噴射型自動射流滅火系統的設計流量

　　（1）自動消防炮滅火系統和噴射型自動射流滅火系統應保證至少2臺滅火裝置的射流能到達被保護區域的任一部位。

　?。?）自動消防炮滅火系統中單臺炮的流量，對于民用建筑，不應小于20L/s；對于工業建筑，不應小于30L/s。

　?。?）噴射型自動射流滅火系統用于撲救輕危險級場所火災時，單臺滅火裝置的流量不應小于5L/s；用于撲救中危險級場所火災時，單臺滅火裝置的流量不應小于10L/s。

　?。?）自動消防炮滅火系統和噴射型自動射流滅火系統滅火裝置的設計同時開啟數量應按2臺確定。

　　2.噴灑型自動射流滅火系統的設計參數

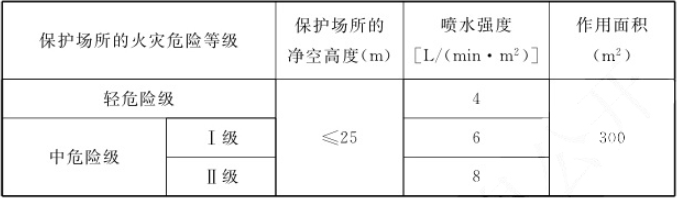

　?。?）噴灑型自動射流滅火系統滅火裝置的布置應能使射流完全覆蓋被保護場所及被保護物。系統的設計參數不應低于下表的規定。

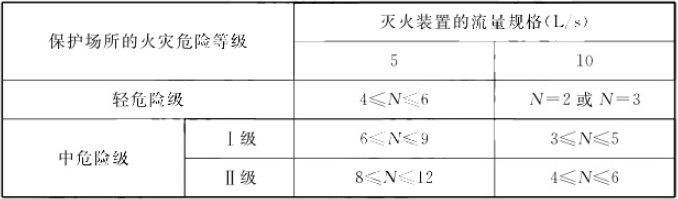

　?。?）噴灑型自動射流滅火系統滅火裝置的設計同時開啟數量，應按保護場所內任何一點著火時，可能開啟射流的滅火裝置的最大數量確定，且應符合下表的規定。

　?。ㄈ┳詣?dòng)跟蹤定位射流系統的設計參數

　　自動跟蹤定位射流滅火系統的設計持續噴水時間不應小于1.0h。

　　2.操作與控制

　　（1）系統應具有自動控制、消防控制室手動控制和現場手動控制的啟動方式。消防控制室手動控制和現場手動控制相對于自動控制應具有優先權。

　?。?）系統在自動控制狀態下，控制主機在接到火警信號，確認火災發生后，應能自動啟動消防水泵、打開自動控制閥、啟動系統射流滅火，并應同時啟動聲、光警報器和其他聯動設備。系統在手動控制狀態下，應人工確認火災后手動啟動系統射流滅火。

　　1）自動消防炮滅火系統和噴射型自動射流滅火系統在自動控制狀態下，當探測到火源后，應至少有2臺滅火裝置對火源掃描定位和至少1臺且最多2臺滅火裝置自動開啟射流，且其射流應能到達火源。

　　2）噴灑型自動射流滅火系統在自動控制狀態下，當探測到火源后，對應火源探測裝置的滅火裝置應自動開啟射流，且其中應至少有一組滅火裝置的射流能到達火源。

　?。?）系統自動啟動后應能連續射流滅火。當系統探測不到火源時，對于自動消防炮滅火系統和噴射型自動射流滅火系統應連續射流不小于5min后停止噴射，對于噴灑型自動射流滅火系統應連續噴射不小于10min后停止噴射。系統停止射流后再次探測到火源時，應能再次啟動射流滅火。

　?。?）穩壓泵的啟動、停止應由壓力開關控制。氣壓穩壓裝置的最低穩壓壓力設置，應滿足系統最不利點滅火裝置的設計工作壓力。
