1. 問題描述

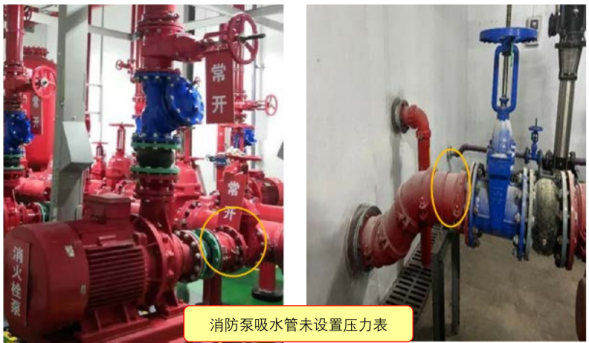

　　1）消防水泵吸水管未安裝壓力表；【圖示1】

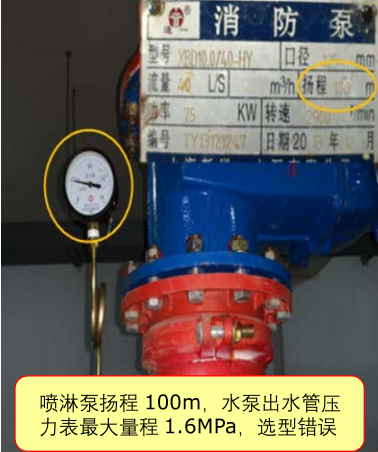

　　2）選用的壓力表最大量程不符合規范要求?！緢D示2】

　　圖1（X）

　　圖2（X）

　　2. 原因分析

　?。?）設計圖紙疏漏或技術人員未進行技術交底，施工時疏漏；

　?。?） 設計文件未明確壓力表量程，或供貨單位未與技術人員溝通，憑經驗進行選型。

　　3. 規范要求

　　《消防給水及消火栓系統技術規范》(GB 50974-2014)

　　第 5.1.17 條

　　消防水泵吸水管和出水管上應設置壓力表，并應符合下列規定：

　　1 消防水泵出水管壓力表的最大量程不應低于其設計工作壓力的2倍，且不應低于1.60MPa；

　　2 消防水泵吸水管宜設置真空表、壓力表或真空壓力表，壓力表的最大量程應根據工程具體情況確定，但不應低于0.70MPa，真空表的最大量程宜為－0.10MPa；

　　3 壓力表的直徑不應小于100mm，應采用直徑不小于6mm的管道與消防水泵進出口管相接，并應設置關斷閥門。

　　第 12.3.2 條第 8 款：

　　消防水泵的安裝應符合下列要求：

　　 8 消防水泵出水管上應安裝消聲止回閥、控制閥和壓力表；系統的總出水管上還應安裝壓力表和壓力開關；安裝壓力表時應加設緩沖裝置。壓力表和緩沖裝置之間應安裝旋塞；壓力表量程在沒有設計要求時，應為系統工作壓力的2倍～2.5倍。

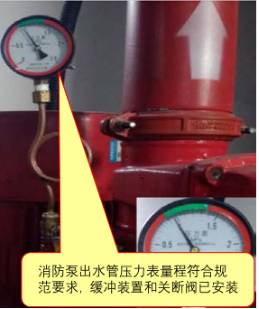

　　4. 正確做法

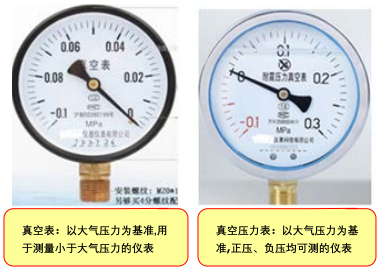

　　5. 擴展知識-壓力表類型
