#1規范要求

    GB50084-2017 《自動噴水滅火系統設計規范》

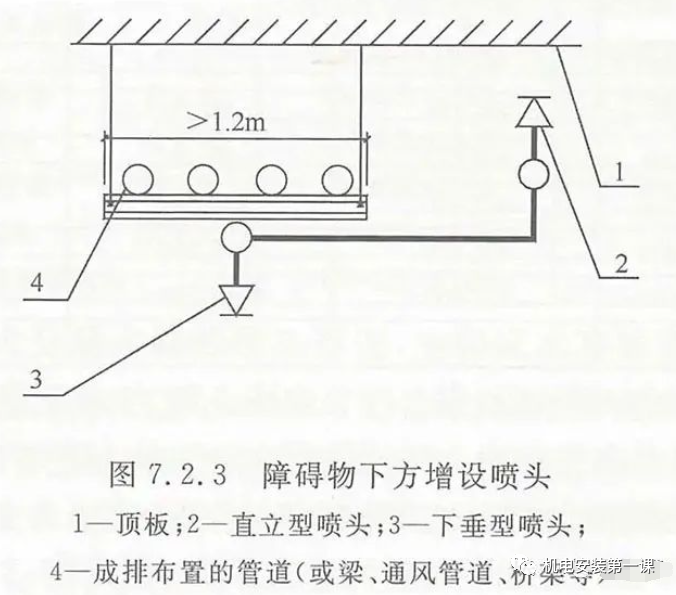

    7.2.3 當梁、通風管道、成排布置的管道、橋架等障礙物的寬度大于1.2m時，其下方應增設噴頭；

    規范中的做法：

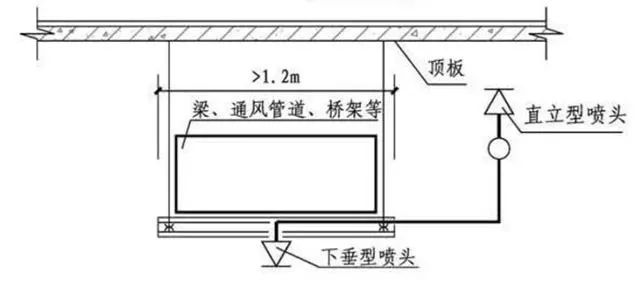

    19S910《自動噴水滅火系統設計》

    #2安裝要點

    一、在風管底部自動噴淋頭采?。?/p>

    自動噴淋系統未端支管與風管垂直交錯，將噴淋頭支管加長未端安裝堵頭安裝；

    自動噴淋系統未端支管與風管平行安裝時，將支管安裝在風管側面再增加分支管，分支管安裝同自動噴淋系統未端支管與風管垂直交錯安裝方法一致。

    二、所有未端噴淋頭支架安裝防晃固定支架。

    三、采用統一支架制作形式，增加支架觀感。

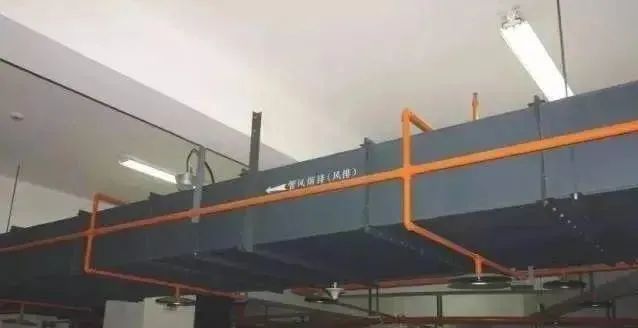

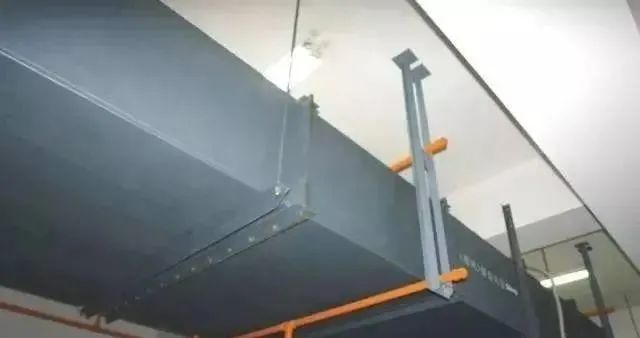

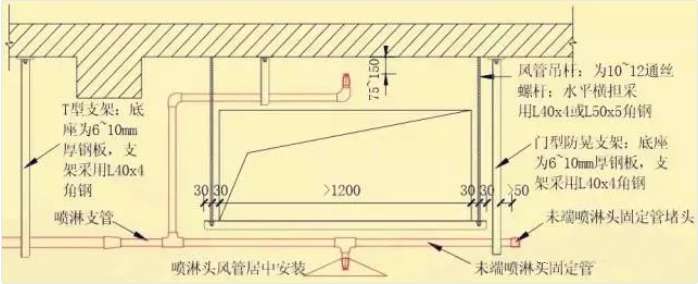

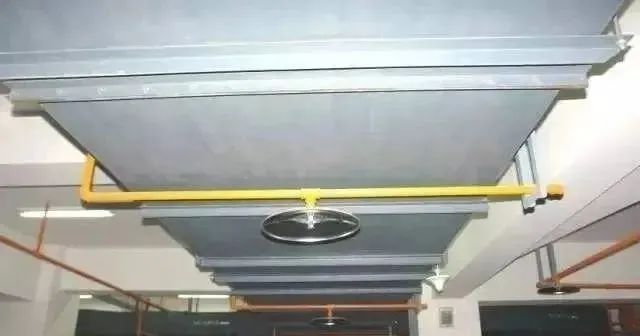

    1、自動噴淋系統未端支管與風管垂直交錯，噴淋頭安裝方法：

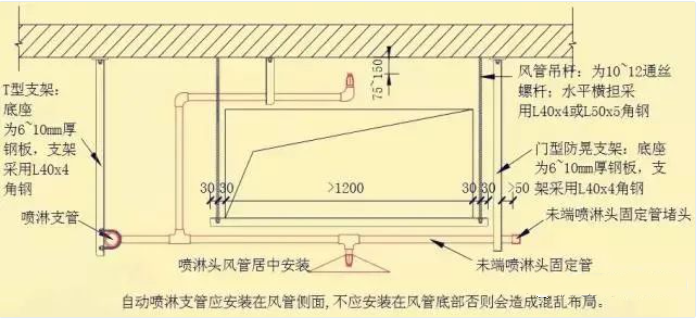

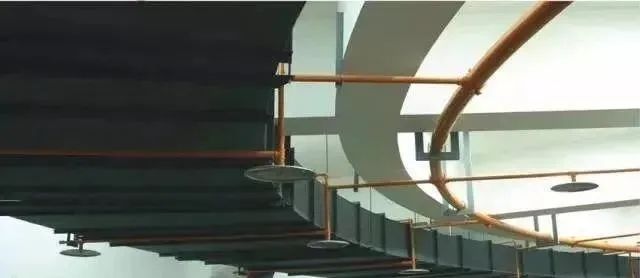

    2、自動噴淋系統未端支管與風管平行安裝，噴淋頭安裝方法：

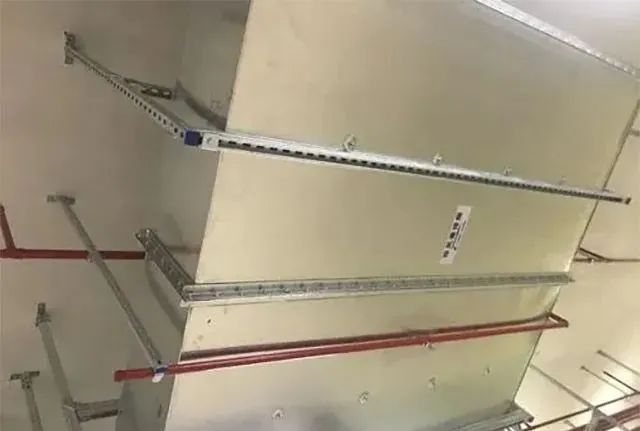

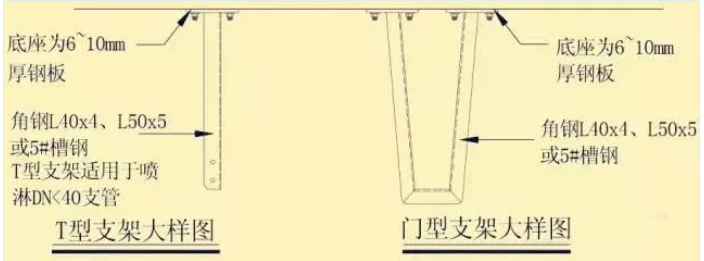

    3、支架的制作與安裝：

    #3觀點

    安裝在風管腹部的噴頭可不裝擋水板
