一、消防用電及負荷等級

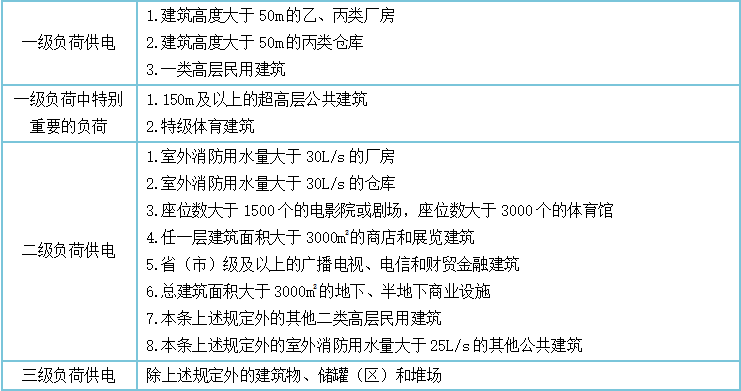

　　1.消防用電的負荷等級

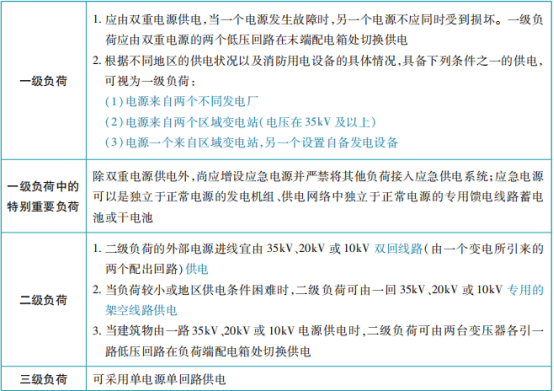

　　2.不同負荷等級供電要求

　　二、消防電源及其配電

　　1.消防用電設備的配電方式

　?。?）除按照三級負荷供電的消防用電設備外，消防控制室、消防水泵房的消防用電設備及消防電梯等的供電，應在其配電線路的最末一級配電箱內設置自動切換裝置。防煙和排煙風機房的消防用電設備的供電，應在其配電線路的最末一級配電箱內或所在防火分區的配電箱內設置自動切換裝置。防火卷簾、電動排煙窗、消防潛污泵、消防應急照明和疏散指示標志等的供電，應在所在防火分區的配電箱內設置自動切換裝置。

　?。?）消防末端配電箱應設置在消防水泵房、消防電梯機房、消防控制室和各防火分區的配電小間內；各防火分區內的防排煙風機、消防排水泵、防火卷簾等可分別由配電小間內的雙電源切換箱放射式、樹干式供電。

　?。?）消防水泵、消防電梯、消防控制室等的兩個供電回路，應由變電所或總配電室放射式供電。

　?。?）消防水泵、防煙風機和排煙風機不得采用變頻調整器控制。

　　2.消防用電設備的配電設計

　　（1）消防系統配電裝置，應設置在建筑物的電源進線處或配變電所處，其應急電源配電裝置宜與主電源配電裝置分開設置。

　　（2）當一級消防應急電源由低壓發電機組提供時，應設自動啟動裝置，并應在30s內供電。當采用高壓發電機組時，應在60s內供電。

　?。?）消防用電設備配電系統的分支干線宜按防火分區劃分，分支線路不宜跨越防火分區。

　　（4）除消防水泵、消防電梯、消防控制室的消防設備外，各防火分區的消防用電設備，應由消防電源中的雙電源或雙回線路電源供電，并應滿足下列要求：

　　1）末端配電箱應安裝于防火分區的配電小間或電氣豎井內。

　　2）由末端配電箱配出引至相應設備或其控制箱，宜采用放射式供電。

　?。?）除防火卷簾的控制箱外，消防用電設備的配電箱和控制箱應安裝在機房或配電小間內與火災現場隔離。

　　3.消防配電線路的敷設

　　（1）除有特殊規定外，相同電壓等級的雙電源回路可在同一專用電纜橋架內敷設，當采用槽盒布線時，應采用金屬隔板分隔。

　?。?)消防配電線路宜與其他配電線路分開敷設在不同的電纜井、溝內；確有困難需敷設在同一電纜井、溝內時，應分別布置在電纜井、溝的兩側，且消防配電線路應采用礦物絕緣類不燃性電纜。

　　（3）線路暗敷時，應采用穿金屬導管或B1級阻燃剛性塑料管保護并應敷設在不燃性結構內且保護層厚度不應小于30mm。
