《消防設施通用規范》GB55036-2022：

　　4.0.6 每個報警閥組控制的供水管網水力計算最不利點灑水噴頭處應設置末端試水裝置，其他防火分區、樓層均應設置DN25的試水閥。末端試水裝置應具有壓力顯示功能，并應設置相應的排水設施。

　　本條規定了末端試水裝置和試水閥的基本設置要求。末端試水裝置和試水閥是測試自動噴水滅火系統功能的重要手段，用于檢查系統是否處于良好的準工作狀態。末端試水裝置可以通過模擬噴頭的開啟情況檢驗系統的工作狀態，測試干式系統和預作用系統的充水時間等，需要設置在系統供水管網的水力計算最不利點灑水噴頭處，并應能直觀顯示所在位置處的壓力。試水閥的作用是檢測本樓層、防火分區的配水管網內是否有水，可根據排水設施的位置確定試水閥的安裝位置。

　　實施要點：

　　(1)末端試水裝置由壓力表、控制閥和試水接頭等組成，主要用于檢驗系統的可靠性，測試系統能否在開放一只噴頭的最不利條件下可靠報警并正常啟動，平時控制閥處于關閉狀態，試水時打開控制閥，系統中的水從出水口流出后排人排水管道。試水接頭出水口的流量系數與灑水噴頭的流量系數相同，可以模擬系統開發1只噴頭噴水的情況，從壓力表上讀出相應的壓力值便可計算出試水接頭出水口的流量。

　　(2)末端試水裝置是自動噴水滅火系統檢測、調試和監督檢查的重要組件，起著檢驗系統的工作狀態、測試干式系統和預作用系統的充水時間等作用。末端試水裝置測試的內容包括水流指示器、報警閥、壓力開關、水力警鈴的動作是否正常，配水管道是否暢通，最不利點處的噴頭工作壓力等。無論是濕式系統，還是干式系統或預作用系統，均應在系統的水力最不利點噴頭處設置末端試水裝置。對于局部應用系統，其供水主要由生產或生活用水系統保障，可以在系統配置和組成上相對簡化，不要求配置末端試水裝詈。但對于與常規自動噴水滅火系統構成一樣成套設置的局部應用系統，同樣需要設置末端試水裝置。

　　(3)末端試水裝置是方便檢查、測試和監測自動噴水滅火系統工作狀態的主要測試裝置。每個防護分區的末端試水裝置均應與服務該分區的報警閥組一一對應，即每套報警閥組控制的管網均應設置末端試水裝置，末端試水裝置應設置在每套報警閥組控制的系統水力計算最不利點的灑水噴頭處。末端試水裝置應具有直觀觀察壓力的顯示裝置或功能(如壓力表或壓力自動監測傳感裝詈)，末端試水裝詈控制閥的位置應便干操作，壓力顯示裝置應便于觀察和維護。例如，現行國家標準《自動噴水滅火系統設計規范》GB 50084-2017 第 6.5.2 條規定，末端試水裝置和試水閥應有標識，距地面的高度宜為1.5m，并應采取不被他用的措施。末端試水裝置應盡可能增強其信息化管理功能，使其具備遠程壓力監測和顯示的功能。

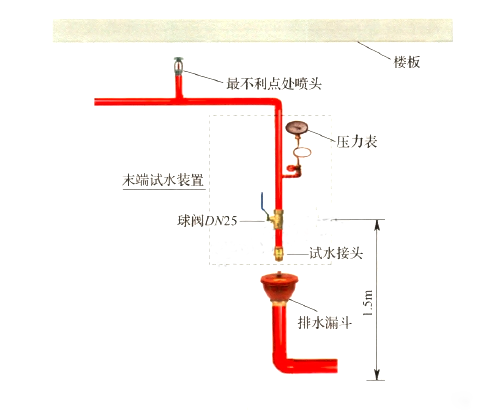

　　(4)試水閥只用于測試該閥所在防護分區(一般為對應的防火分區或樓層)的配水管道內是否有水，不要求必須設置在每個防火分區、樓層的系統水力最不利點處，但應設置在末端配水支管上，參見下圖。

?
