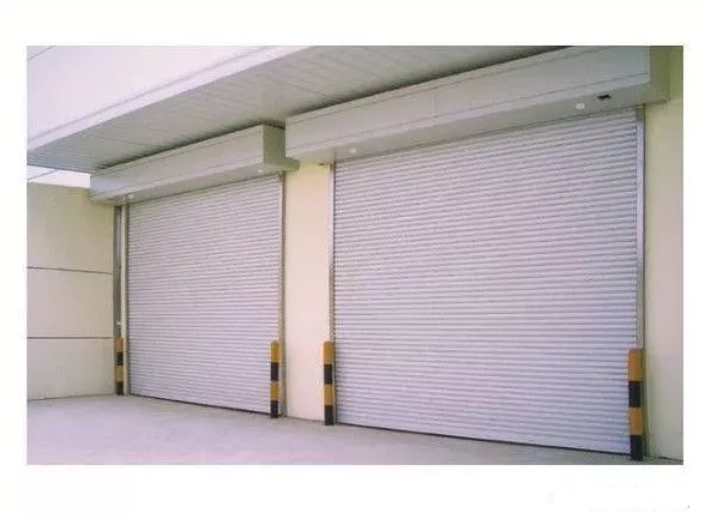

（一） 安裝導軌



    1、在防火卷簾門的兩側確定導軌安裝位置，用錘線放出導軌基準線，放出導軌連接件固定螺栓十字線，導軌超過吊頂不小于75cm。



    2、用沖擊鉆在墻柱上打出連接件固定膨脹螺栓孔，連接件的間 距不得大于600 mm，兩端距導軌口100 mm。先上下固幾塊連接件，將導軌貼上，校正其垂直并點焊，導固定后再復一下導軌的垂直度，每米不得大于5 mm，全長垂直度不得超過20 mm，復合簾面嵌入導軌深度（見GBl4102—2005）。



    3、將其余連接件裝上，連接件與導軌之間采用點焊，每件連接件與一導軌間點焊點不少于5點，點焊的寬度不小于5 mm，焊接處 絕不應穿現象發生。采用不銹鋼導軌時焊條采用不銹鋼焊條。



    （二） 安裝防火卷軸



    1、依據大樣圖中卷軸的設計中心高度，在立柱或墻上定出主動支承板的中心位置，放出膨脹螺栓的中心十字線。



    2、以主支承板中心為基準，用水平塑料管找出對應的從動支承板 中心和從動膨脹螺栓孔十字線。



    3、打孔：用沖擊鉆打膨脹孔要求鉆頭垂直于柱面，若個別螺孔碰鋼筋，鉆不進則可適當移動，但不能影響牢固和外觀。



    4、安裝支承扳：



    （1）裝主動支承板（驅動機支架事先連接，焊接在支承板上），用螺母，彈簧摯圈，平墊圈把穿過支承扳孔的膨脹栓旋緊， 要求支承板面垂直于卷軸。



    （2）裝從動承板方向同上，但在緊螺栓前，要求川水平管校核從動支承板的中心高度是否與主動支承板一致，水平度控制在洞口高度的1/300內，如有偏差及時調整。



    （3）支承板隨整扇門的重量，有些支承板雖有膨脹栓固定，但還不夠穩固，則應補以支撐或加強筋，現場固定、配焊、磚墻上固定支承板用對穿栓。



    5、安裝卷軸



    （1） 卷軸安裝前，先將掛板定好方向裝到卷軸上，再把4-6片簾板裝到掛板上并卷緊在卷軸上川鐵絲扎牢。



    （2） 吊裝卷軸，一定要注意安全，設專人指揮、人字梯、腳手架、手拉葫蘆都要經過檢查。安裝時先將套上軸承及座的光軸塞入卷軸端孔中，對準位置后將軸承固定螺栓擰緊。



    （3） 卷軸上好后，可左右移動卷筒調節位置。同時用水平尺和水平管復核一下卷軸的水平。調整好后，光軸與卷軸滿焊固定，光軸與軸承用支頭螺釘固定。



    （4） 卷軸吊裝時要特別注意不要碰壞卷在軸上的簾板，用鋼絲 繩捆扎時要墊木板。




    （三） 安裝副軸 特別場合，必須裝副軸時：



    1、在門柱一端確定付軸中心高度位置，放出軸承板連接螺栓孔十字線，以此為基準，剛水平管找出另一端門柱付軸中心位置， 放出軸承板螺孔十字線。



    2、用沖擊鉆打膨脹螺栓孔，上膨脹螺栓要求同前。



    3、上軸承座及付軸，同時復核水平面度，操作同卷軸。



    （四） 裝驅動機



    在支架上鏈輪上先套上鏈條，固定驅動底座前，把鏈條套到小鏈輪上，然后旋緊固定螺栓，這時抖動鏈條能使卷軸轉動。



    （五） 簾板安裝



    1、先松開卷簾上的幾塊簾板，用水平管，直尺校核卷簾的不平度不大于洞口高度的1/300，若傾斜超差，找出原因并進行調整。



    2、利用卷軸轉動，將簾板穿上，最后裝上簾板底梁。上簾板時要注意封頭，另外若事先將其余簾板穿簾在一起要特 別注意在移動，捆扎時不要讓簾板產生變形。



    3、檢查一下導軌上口圓弧彎口是否合適，然后將卷簾放下，走動遍觀察是否有卡主的現象。



    （六） 安裝托輪架設計需要安裝托輪時，先在門兩側墻柱上確定支架位置，方法同卷軸。裝上支架后再裝托輪，各托輪的中心高度和水平度應統一，再加以固定。



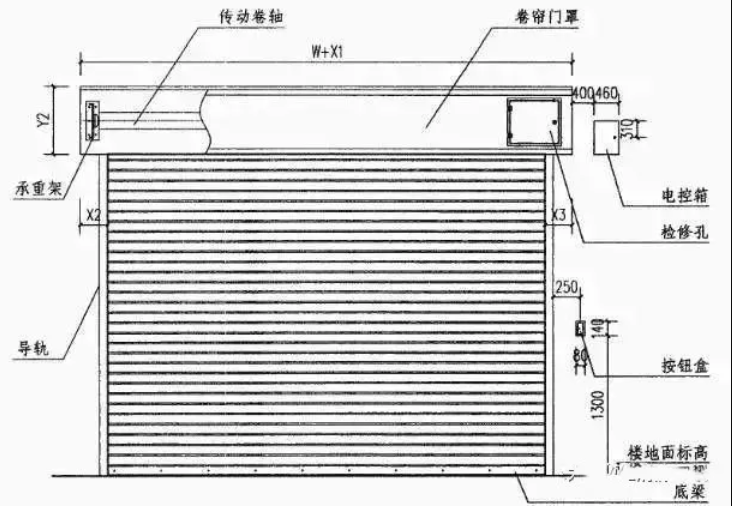

    防火卷簾門安裝



    （七） 安裝電控箱，鎖盒等



    1、根據要求放鎖盒，電控箱螺孔十字線，用沖擊鉆打眼。鎖盒，電控箱安裝要到平豎直，用M6或M8螺栓固定，固定要牢靠。



    2、裝電線管連接鎖盒和電控箱，電線管兩端餃絲用專用螺帽 旋緊，如需方有需要，可采用銅接頭連接，電線管管卡間距一般 不超過100cm。



    3、裝電器控制板，限位器。



    4、接電器連接線，丌關線，電源線，信號線等，接線標準按“低壓用戶電氣裝置規程”操作，金屬軟管內兩頭電線用塑料管或（黃蠟管）包扎，接地線用雙色線，特別注意接地線吲定要牢固。



    5、接通電源，手動將卷簾放下三分之一按鈕卷動簾板，調整上下限位，然后操縱卷簾上下走幾遍，檢查一下卷簾運行是否平穩。







    （八） 安裝防火隔斷墻



    1、放防火隔斷墑位置線，在不影響卷簾的情況下，防火隔斷墻應盡量靠近卷軸及導軌。



    2、根據放線，用沖擊鉆在墻側，頂部打膨脹螺栓固定。



    3、將防火板裝到角鋼框內電焊固定，防火隔斷墻安裝要求平直、牢靠。



    （九） 油漆：安裝后對未進行防腐處理的部位，電焊疤（焊接應去除焊渣及銹層）涂上防銹漆



    （十）行程限位調試



    1、按動按鈕上升或下降鍵，檢查防火卷簾的運行方向是否與其對應并確認。



    2、調試限位器前應用拉鏈?zhǔn)购熋嫣幱谶m當位置后，反復調試限位器的限位模塊位置至理想狀態，并緊固螺釘。設置為二步降時，將中位調試至適宜的疏散高度，并鎖定位置。



    3、安裝箱體保護罩，箱體的安裝按設計要求實施。各連接點應平齊，安全可靠，外觀 、平整，線條流暢。



    （十一）負荷試門及調試



    首先，用手動運行，再電動運行數次。觀察判斷運行狀態，并作相應的調整，直至運行無卡死、阻滯、限位不準及異常噪聲，卷簾運行順暢為止。無誤后，拉動開閉機手動速放功能的可靠性。工程要求時，應安裝溫控自動釋放裝置，且易熔片應固定在外表面易受火的位置。




    （十二）注意事項



    1、產品在運輸過程中要平穩、牢固，避免碰撞損壞；輕抬輕放，嚴禁磕、 摔、撬等行為，防止機械變形損壞產品，影響安裝使用。



    2、安裝人員必須注意施工安全，帶好安全帽，系好安全帶。



    3、施工及調試期間，嚴禁卷簾下面站人和有行人通過，以防意外發生；在 卷簾安裝部位應有醒目的“禁止通行”標志。



    4、安裝過程中要與水暖電安裝、吊頂安裝、石材施工、鋁板施工以及玻璃 幕墻施工隊伍相互配合作業。



    5、安裝大小端板時，用水平管測量兩端板中心的一致。
